芯片內部是如何做的

芯片內部制造工藝：

芯片制造的整個過程包括芯片設計、芯片制造、封裝制造、測試等。芯片制造過程特別復雜。

首先是芯片設計，根據設計要求，生成“圖案”

1、晶片材料

硅片的成分是硅，硅由石英砂精制而成。硅片經硅元素（99．999％）提純后制成硅棒，成為制造集成電路的石英半導體材料。芯片是芯片制造所需的特定晶片。晶圓越薄，生產成本就越低，但對工藝的要求就越高。

2、晶圓涂層

晶圓涂層可以抵抗氧化和溫度，其材料是一種光致抗蝕劑。

3、晶圓光刻顯影、蝕刻

首先，在晶圓（或基板）表面涂覆一層光刻膠并干燥。干燥的晶片被轉移到光刻機上。通過掩模，光將掩模上的圖案投射到晶圓表面的光刻膠上，實現曝光和化學發光反應。曝光后的晶圓進行二次烘烤，即所謂曝光后烘烤，烘烤后的光化學反應更為充分。

最后，顯影劑被噴在晶圓表面的光刻膠上以形成曝光圖案。顯影后，掩模上的圖案保留在光刻膠上。糊化、烘烤和顯影都是在均質顯影劑中完成的，曝光是在平版印刷機中完成的。均化顯影機和光刻機一般都是在線操作，晶片通過機械手在各單元和機器之間傳送。

整個曝光顯影系統是封閉的，晶片不直接暴露在周圍環境中，以減少環境中有害成分對光刻膠和光化學反應的影響。

4、添加雜質

相應的 p 和 n 半導體是通過向晶圓中注入離子而形成的。

具體工藝是從硅片上的裸露區域開始，將其放入化學離子混合物中。這個過程將改變摻雜區的傳導模式，使每個晶體管都能打開、關閉或攜帶數據。一個簡單的芯片只能使用一層，但一個復雜的芯片通常有許多層。

此時，該過程連續重復，通過打開窗口可以連接不同的層。這與多層 pcb 的制造原理類似。更復雜的芯片可能需要多個二氧化硅層。此時，它是通過重復光刻和上述工藝來實現的，形成一個三維結構。

5、晶圓

經過上述處理后，晶圓上形成點陣狀晶粒。用針法測試了各晶粒的電學性能。一般來說，每個芯片都有大量的晶粒，組織一次 pin 測試模式是一個非常復雜的過程，這就要求盡可能批量生產相同規格型號的芯片。數量越大，相對成本就越低，這也是主流芯片設備成本低的一個因素。6、封裝

同一片芯片芯可以有不同的封裝形式，其原因是晶片固定，引腳捆綁，根據需要制作不同的封裝形式。例如：DIP、QFP、PLCC、QFN 等，這主要取決于用戶的應用習慣、應用環境、市場形態等外圍因素。

6、測試和包裝

經過上述過程，芯片生產已經完成。這一步是測試芯片，去除有缺陷的產品，并包裝。

芯片中晶體管到底是個什么東西？

簡而言之，晶體管就是個可變電阻。

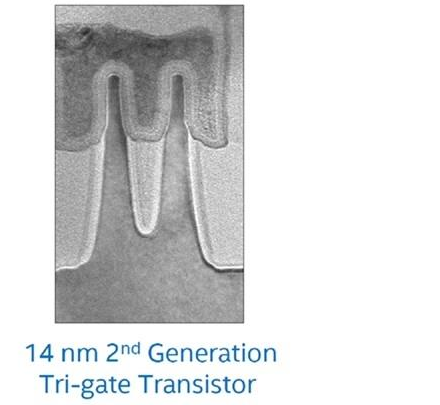

從英文上解釋，transistor（晶體管 ）可以看作是 transfer（轉移） - resistor（電阻器）的組合，它是一種調節電流或電壓的裝置，可以開關或放大信號，作為集成電路中的基本元素，集成電路由大量與電路互連的晶體管組成。最新的英特爾 CPU 中的晶體管就長下面這個樣子：

可能大家看的還是一臉懵逼，那打個簡單比方，電流就像水的流量，電壓就是水的壓力，相同管徑下，水壓越大，水的流量也就越大，相同水壓下，管徑越小，水的流量就越?。ㄗ⒁馐橇髁?，不是流速，想想把水龍頭開小和開大放一桶水需要的時間，顯然開小時需要用時更多）。

晶體管就像水管中的水閥，可以用來控制流量的機制。這個水閥通常有三種狀態：

①全開——水沒有任何限制流動

②全關——完全阻止水的流動了

③流量控制——控制水閥開關程度，讓水在某個流量下流動

晶體管可以做同樣的事情，在完全關閉（開路）和完全開路（短路）之間的某個點線性控制電路中的電流。水管管徑的大小與電路中的電阻類似，如果一個閥門可以精確調節管道的大小，那么晶體管可以精確調節兩極之間的電阻。

所以，從某種意義上說，晶體管就像一個可變電阻。

至于晶體管是怎么做成的，那就不是只言片語能說完的，基本上沙子的進化之旅，也是芯片技術中最難的制造技術了。
