                      淺談示波器的刷新率和波形捕獲率測量

                      2020年02月05日 16:18 ? 次閱讀

                      有的朋友買了示波器,看到示波器的刷新率標稱,可能會很好奇,想知道能否測出來。相對于采樣率、存儲深度等由硬件特性決定的指標,刷新率完全是由處理器處理方式決定的,合理的數據處理方式可以得到更高的刷新率,接下來我們就手把手教大家測量示波器的刷新率,感興趣的朋友可以拿起手中的示波器測一下。

                      首先我們先來了解下示波器刷新率(也叫波形捕獲率)的概念。

                      波形捕獲率概念

                      波形捕獲率是個什么概念呢?波形捕獲率是相對于數字示波器來說的。數字示波器采樣、處理數據、把數據在屏幕上顯示出來都是需要時間的。我們也可以這樣理解,示波器會眨眼睛。它們會每秒睜開眼睛多少次,來捕獲信號,其間則會閉上眼睛去處理數據,把數據顯示到屏幕上。

                      處理數據和把數據在屏幕上顯示出來這段時間稱為死區時間。

                      死區時間內示波器不采樣數據,是探測不到信號發生的變化的,所以實際上不是所有波形我們都能在屏幕上看到,我們看到的波形其實是被死區時間分隔成一段一段的,因此就有了波形捕獲率一說。

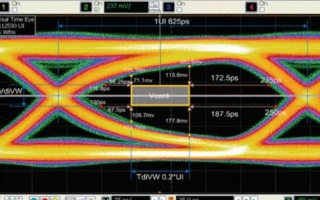

                      有的人可能會覺得好奇,示波器的屏幕刷新一般只有幾十赫茲,每秒只能刷新幾十張圖片,這么多波形屏幕可以顯示的過來嗎?事實上,示波器里面還有波形合成器,如下圖所示,波形合成器會將多幀波形合成一張圖片,屏幕每秒雖然只刷新了幾十張圖片,但是每張圖片里包含成千上萬幀波形,所以波形刷新率再高屏幕都是可以顯示的過來。

                      準備工具

                      1. 被測示波器

                      2. 測量示波器

                      3. 信號發生器

                      4. 2根BNC轉BNC線

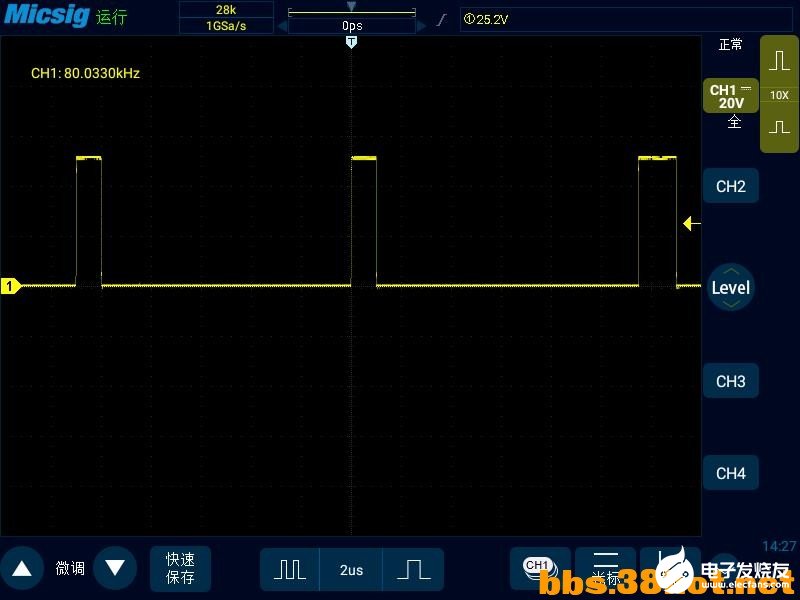

                      示波器每采樣一幀波形,都會在Aux out輸出一個脈沖信號,這個Aux out接口通常和示波器其他BNC通道口在一起,因此我們可以測量Aux out信號來測量示波器的波形捕獲率。我們本次要測量麥科信STO1104C示波器的波形捕獲率。

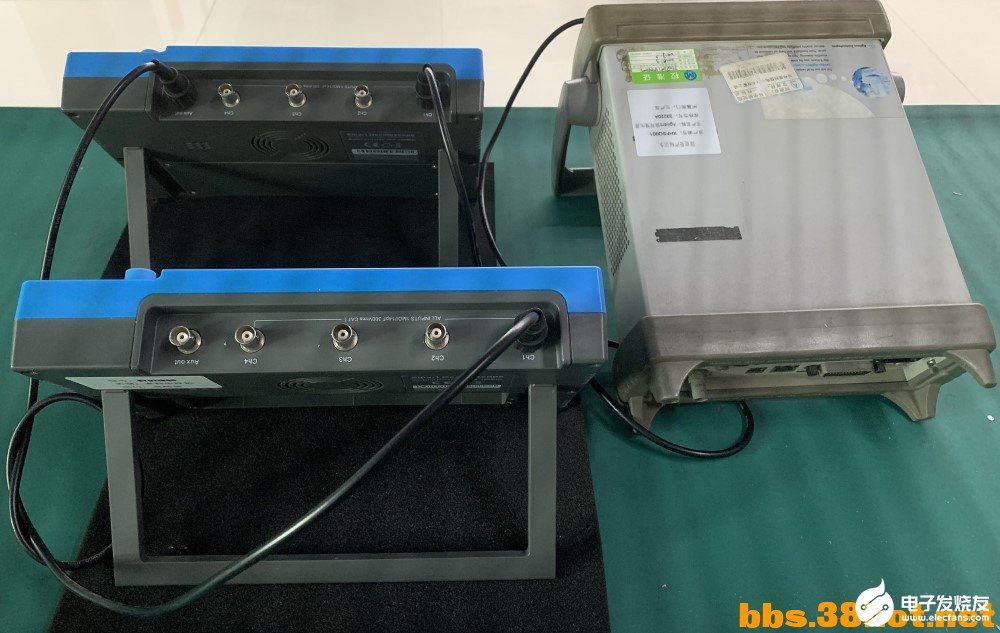

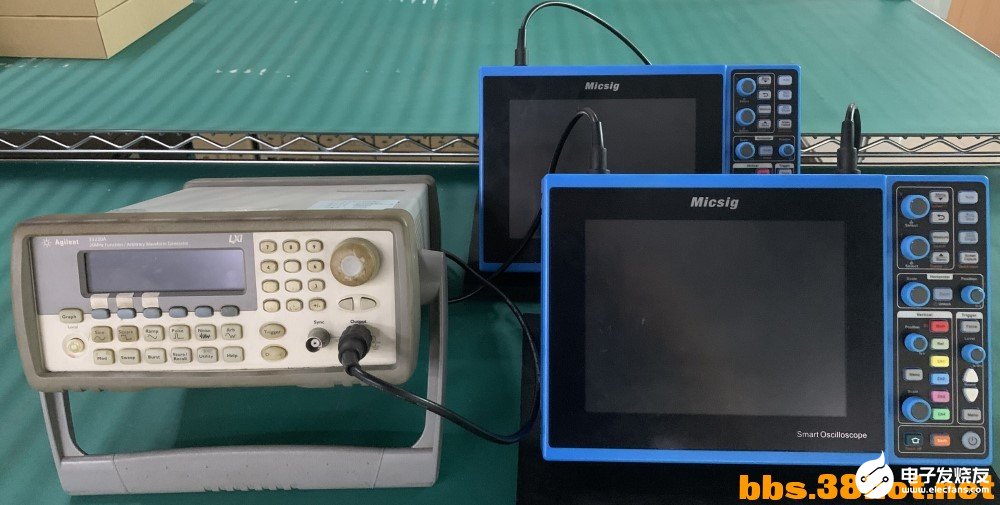

                      我們用一根BNC轉BNC線將信號發生器輸入到被測示波器的通道一口,用另一根BNC轉BNC線鏈接被測示波器的Aux out接口和測量示波器的通道一口。

                      被測示波器設置

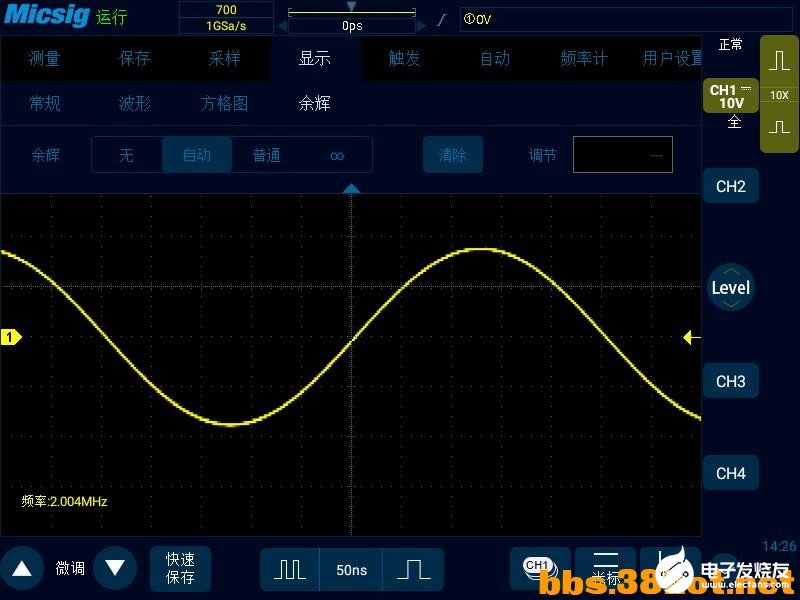

                      示波器標稱的波形刷新率通常是最大值,而實際上每種設置和每個水平時基檔位下波形捕獲率都不一致,我們需要找到波形捕獲率最大的那個設置。首先我們設置信號發生器生成一個2MHz的正弦波輸入到被測示波器,然后被測示波器采樣方式設置為正常,余暉設置為自動,記錄長度設置為自動,調節時基到50ns后,打開測量示波器通道一的頻率計,讀數為80KHz左右,可得被測示波器的最大波形捕獲率在8萬次每秒。
